地基卫星终端测向定位系统

卫星终端监测测向系统是一套集信号监测、数据分析、方向测定功能于一体的专用无线电监测系统。它运用先进的射频技术、数字信号处理算法以及精密的天线阵列设计,对卫星互联网终端所发射的电磁信号进行全方位、实时的跟踪与管控。

凭借先进的测向算法和精密的天线阵列设计,测向精度可达<3°级水平,系统具备智能识别与补偿能力。

通过对多个监测站的数据进行融合处理,利用三角测量等方法,将卫星终端定位在最小几十米范围内。

采用先进的DSP数字信号处理技术,能够对卫星互联网终端信号在S/N≤-5dB时仍可准确识别,从而提升系统监测灵敏度以及监测范围(可视条件下监测半径>20Km)。

系统可通过搬移站方式进行快速展开架设,也可根据用户需求通过固定站、车载站或系留无人机等方式进行灵活架设。

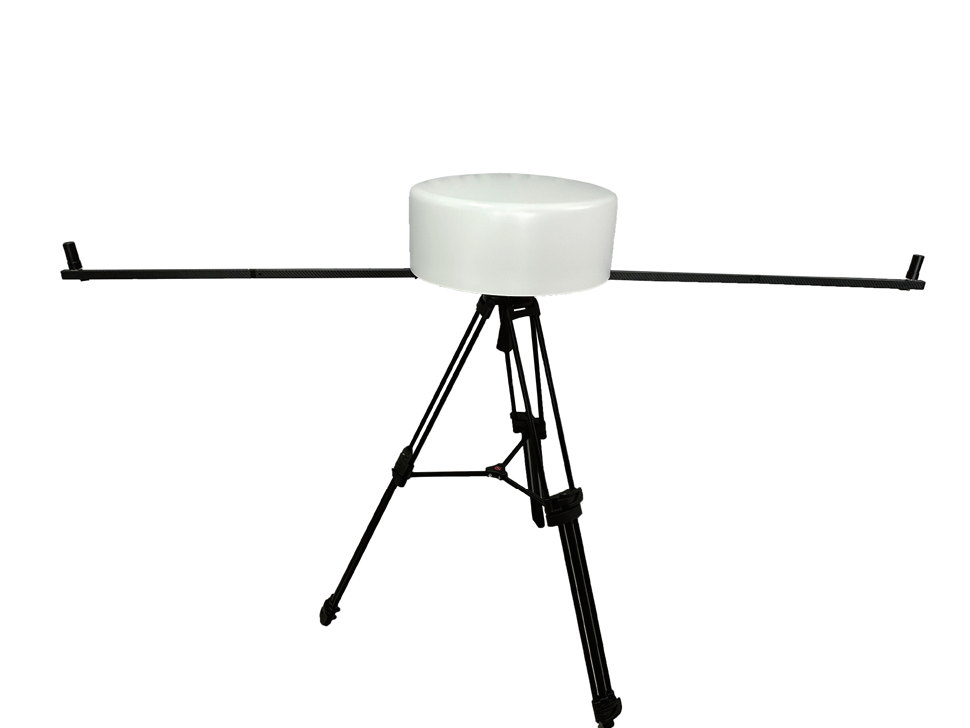

·天线阵列

·监测与控制中心

·信号处理与测向模块

·射频前端
